PG-230/CG水面蒸发传感器、变送器
1 功能特点

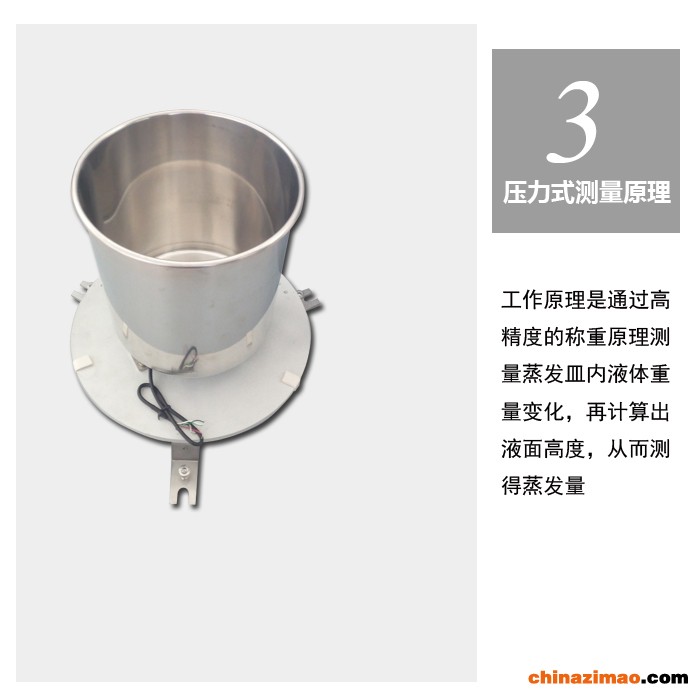

水面蒸发传感器是一款高精度、高灵敏度的测量水蒸发量的传感器。其工作原理是通过高精度的称重原理测量蒸发皿内液体重量变化，再计算出液面高度，从而测得蒸发量。本传感器适用于测量液面蒸发量的仪器,适用于气象、植物及种子培养单位、农林业研究等部门，可与自动气象站或专业蒸发记录仪配合使用。

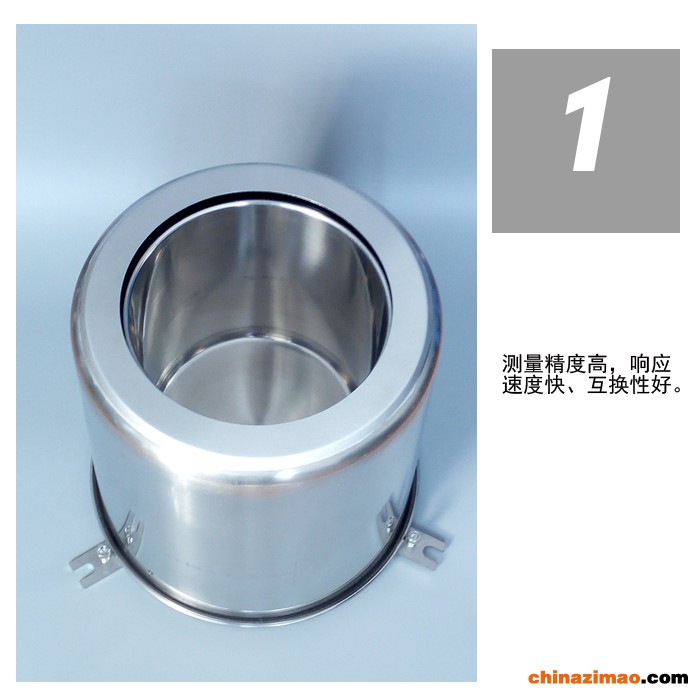

测量精度高，响应速度快、互换性好

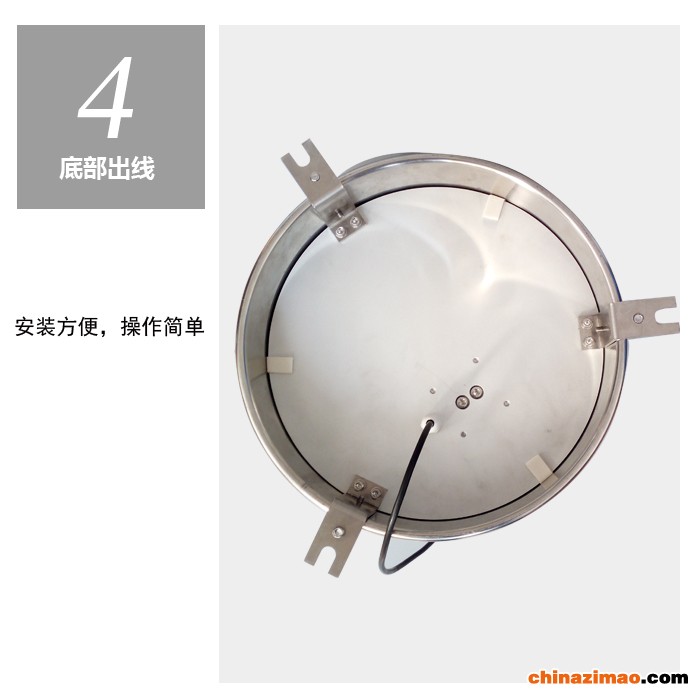

安装方便，操作简单

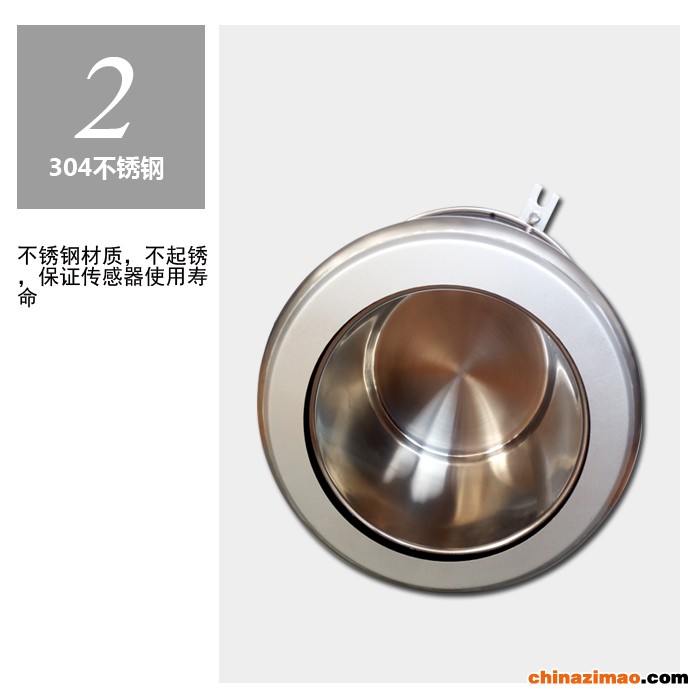

不锈钢材质，不起锈，保证传感器使用寿命
具备电源反接保护功能
结构设计合理，外观质量佳
2 技术参数
技术参数
信号输出类型
电压输出0.4-2V
输出阻抗<1Kohm
电流输出4-20mA
负载电阻<500ohm
RS485接口,Modbus协议
供电电压
5-24V/DC直流
9-24V/DC直流
5-24V/DC直流
功耗
20mA@12V DC直流
40mA@12V DC直流
20mA@12V DC直流
测量量程
0～200mm
测量精度
±1%
响应时间
小于 1秒
内桶口径
φ200mm
外桶口径
φ300mm
运行环境温度
-30~80℃
运行环境湿度
0～99.9%
防护等级
IP65
3安装说明
1．蒸发传感器安装位置应设置在露天空旷平坦地方，并能终日受到阳光照射，
2．用水泥混合土砌一个长600mm、宽600mm、厚150mm的平台（注意平台表面一定要平整）
3．待水泥平台凝固好之后，在平台Φ370mm的圆周上均匀的开三个Φ14的安装孔
4．放置仪器在平台上，调整水平，使整套仪器保持在水平度，再用螺丝固定
5．观测前注入200mm清水即可测量，如容器内有雨水降入时，应在观测记录时减去降雨量得出该次实际蒸发量。
4接线说明
型号
线色说明
电压输出型
棕色(V+): 电源正
黄色(G): 电源地
蓝色(Vo): 输出电压信号
电流输出型
棕色(V+): 电源正
黄色(G): 电源地
蓝色(Vo): 输出电流信号
RS485接口型
Modbus协议
红色(V+): 电源正
黑色(G): 电源地
黄色(T+): RS485+/A/T+
绿色(T-): RS485-/B/T-
5输出换算
1、电压输出0-2V 水位高度=输出电压*100
例如：早上8点测量到输出电压为1.5V，则水位高度=1.5*100=150mm
晚上8点测量到输出电压为1.4V，则水位高度=1.4*100=140mm
那么这12个小时的蒸发量为150mm-140mm=10mm
2、电流输出0-20mA 水位高度=输出电流*100
3、RS485接口,Modbus协议 水位高度=寄存器值/10
例如读取到的数据为1500，则高度= 1500/10=150mm。
